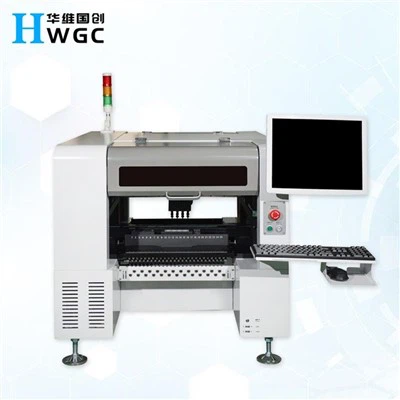

Precīza PICKANDPLACEMACHINE Detalizētam komponentu izvietojumam

Izvietojuma galvu skaits

4 (augsta precizitāte)

IC paliktņu skaits

48

Padevēju skaits

50/44 (atkarībā no 8 mm padeves)

Pozicionēšanas precizitāte

0,01 mm

Atkārtota montāžas precizitāte

0.05 mm

Montāžas ātruma pretestības diapazons

5000-8000Gb/h kapacitātes komponenti

Piemērojamie komponenti

rezistors, kondensators, mikroshēma, lampas lodītes 0201-30*30 mm utt.

Atbalstītais PCB maksimālais laukums

50*50mm-(50F)350*190mm /(44F)350*260mm

Padevēji

elektriskā padevējs, pneimatiskais padevējs, vibrācijas padevējs, IC paplāte utt.

Atpazīšanas ierīces

atzīmējiet kameru x1, ātrās atpazīšanas kameru x4, augstas precizitātes kameru x1

Piemērojamo komponentu maksimālais augstums

Mazāks vai vienāds ar 7 mm

PCB pārraides režīms

trīspakāpju ievade, automātisks savienojums no kreisās puses uz labo, automātiska PCB pozicionēšana

Atzīmēt pozicionēšanu

manuāla / automātiska

Programmēšanas metode

automātiska programmēšana pēc PCB koordinātu failu manuālas importēšanas

Kontroles sistēma

HuaweiGuochuang vadības sistēma

XY ass maksimālais soļa garums

629 mm * 679 mm

XY ass pēdas

lineārās kustības vadotne un skrūvgriezis

XY ass kustības režīms

līknes un līnijas paātrinājuma un palēninājuma inteliģenta saikne, integrēts lineārās interpolācijas algoritms.

Vadības dators

rūpnieciskās vadības dators ar Intel augstas veiktspējas procesoru

Sliežu ceļu pielāgošanas metode

elektrisks

Sprauslu bufera klāsts

4,5 mm

Z ass maksimālais soļa garums

20 mm

Komponentu leņķu diapazons

±180 grādi

Motors

AC Servo Motor sērija

Šoferis

ātrgaitas DSP draiveris

Gaisa padeves prasības

eļļas ūdens filtrs, lielāks vai vienāds ar 50L, putekļu filtrs un gaisa spiediena stabilizators utt.

Sprauslas vakuuma padeve

Vakuuma ģenerators, kas integrē ātrgaitas vakuuma sprādziena funkciju

Gaisa padeves spiediena diapazons

0.5-0.7 Mpa

OS

Neatkarīga izpēte un izstrāde SMT viedā OS, kuras pamatā ir Windows

PCB ir nepieciešams

3-5mm apstrādes mala automātiskajā režīmā

Redzes displejs

17-collu rūpnieciskās vadības displejs

Kabelis

izturīgs elastīgs kabelis (10 miljonus reižu)

Enerģijas padeve

220V 50/60Hz

Vidējā jauda

600W

Mašīnas izmēri

galda mašīna 1140*900*900mm
vertikāla mašīna 900*1140*1340mm

Svars

(galda mašīna)210kg (vertikālā mašīna)280kg
