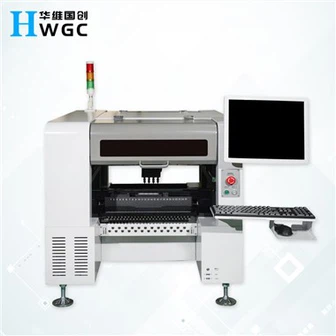

IC mašīna, automātiskā mašīna
Virsmas montāžas tehnoloģija (SMT) ir automatizēta ierīce elektronisku komponentu (piemēram, rezistoru, kondensatoru, integrālo shēmu utt.) precīzai montāžai uz iespiedshēmas plates (PCB).
Produkta ievads
Izvietošanas mašīnas galvenās funkcijas
Montāžas galvenā funkcija ir precīzi uzstādīt virsmas montāžas komponentu (SMD) uz iespiedshēmas plates (PCB). Īpašas funkcijas ietver komponentu paņemšanu no padevēja, izmantojot sprauslu vai armatūru, precīza komponentu pozicionēšana un leņķa korekcija, izmantojot redzes sistēmu vai sensoru, precīza komponentu izvietošana norādītajā PCB pozīcijā, sīku komponentu augstas precizitātes montāžas nodrošināšana, ātrgaitas montāžas atbalsts, lai palielinātu ražošanas efektivitāti, kā arī spēja apstrādāt dažādu veidu un izmēru komponentus. Automātiski kalibrējiet sprauslas un padeves, lai nodrošinātu montāžas precizitāti, aprīkotas ar pārbaudes sistēmām, lai reāllaikā uzraudzītu montāžas kvalitāti un novērstu defektus, pielāgotos mazu partiju, vairāku šķirņu vai liela apjoma ražošanas vajadzībām un reģistrētu ražošanas datus, lai atvieglotu izsekojamību un analīzi. Rezumējot, SMT iekārta nodrošina efektīvu un precīzu komponentu montāžu, izmantojot automatizētu darbību, uzlabojot ražošanas kvalitāti un efektivitāti.
Mūsu SMT rūpnīcai ir nepieciešams uzlabots aprīkojums un tehnoloģijas, tostarp augstas{0}}precizitātes SMT iekārtas, automatizētas ražošanas līnijas, testēšanas un testēšanas iekārtas un viedās sistēmas; Tīra ražošanas vide, piemēram, bezputekļu-darbnīca, temperatūras un mitruma kontrole un elektrostatiskās aizsardzības iekārtas; Perfekta piegādes ķēdes vadība, lai nodrošinātu stabilu izejvielu piegādi, zinātnisko krājumu pārvaldību un efektīvu loģistikas sistēmu; Stingra kvalitātes kontroles sistēma, ieskaitot standartizētus procesus, kvalitātes pārbaudes punktus un starptautiskās kvalitātes sistēmas sertifikāciju; Profesionāla tehniskā komanda ar pieredzējušu tehnisko personālu, pētniecības un attīstības iespējām un apmācības sistēmu; Efektīva ražošanas vadība, sastādīt zinātnisku ražošanas plānu, iekārtu apkopes sistēmu un optimizēt ražošanas efektivitāti; Vides aizsardzības un drošības pasākumi, kas aprīkoti ar vides aizsardzības iekārtām, drošu ražošanas praksi un enerģijas taupīšanas pasākumiem; Klientu apkalpošana un atbalsts, kas nodrošina ātru atbildi, pielāgotu pakalpojumu un pēc-pārdošanas atbalstu; Finansiālais un resursu atbalsts, lai nodrošinātu iekārtu iepirkumu, tehnoloģiju izpēti un izstrādi un rūpnīcu darbību; Tirgus un zīmola priekšrocības, skaidra tirgus pozicionēšana un zīmola tēla veidošana. Šie nosacījumi kopā nodrošina, ka SMT rūpnīca var efektīvi un kvalitatīvi pabeigt elektronisko komponentu uzstādīšanu un ražošanu, apmierināt klientu vajadzības un saglabāt priekšrocības tirgus konkurencē.
Kādi ir nosacījumi vairākiem pasākumiem, pēc kuriem plāksteru iekārta vērtē priekšrocības un trūkumus
|
Izvietojuma galvu skaits |
4(augsta-precizitāte) |
|
IC paplāšu skaits |
48 |
|
Padevēju skaits |
50/44 (atkarībā no 8 mm padeves) |
|
Pozicionēšanas precizitāte |
0,01 mm |
|
Atkārtota montāžas precizitāte |
0,05 mm |
|
Montāžas ātruma pretestības diapazons |
5000-8000Gb/h kapacitātes komponenti |
|
Piemērojamie komponenti |
rezistors, kondensators, mikroshēma, lampas lodītes 0201-30 * 30 mm utt. |
|
Atbalstītais PCB maksimālais laukums |
50*50mm-(50F)350*190mm /(44F)350*260mm |
|
Padevēji |
elektriskā padevējs, pneimatiskais padevējs, vibrācijas padevējs, IC paplāte utt. |
|
Atpazīšanas ierīces |
atzīmējiet kameru x1, ātrās atpazīšanas kameru x4, augstas{2}}precizitātes kameru x1 |
|
Piemērojamo komponentu maksimālais augstums |
Mazāks vai vienāds ar 7 mm |
|
PCB pārraides režīms |
trīs-pakāpju ievade, automātisks savienojums no kreisās puses uz labo, automātiska PCB pozicionēšana |
|
Atzīmēt pozicionēšanu |
manuāla / automātiska |
|
Programmēšanas metode |
automātiska programmēšana pēc PCB koordinātu failu manuālas importēšanas |
|
Vadības sistēma |
HuaweiGuochuang vadības sistēma |
|
XY ass maksimālais soļa garums |
629 mm * 679 mm |
|
XY ass pēdas |
lineārās kustības vadotne + skrūvgriezis |
|
XY ass kustības režīms |
inteliģenta līknes un līnijas paātrinājuma un palēninājuma sasaiste, integrēts lineārās interpolācijas algoritms. |
|
Vadības dators |
rūpnieciskās vadības dators ar Intel augstas veiktspējas{0}}procesoru |
|
Sliežu ceļu pielāgošanas metode |
elektrisks |
|
Sprauslu bufera klāsts |
4,5 mm |
|
Maksimālais Z ass soļa garums |
20 mm |
|
Komponentu leņķu diapazons |
±180 grādi |
|
Motors |
AC Servo Motor sērija |
|
Šoferis |
ātrgaitas{0}}DSP draiveris |
|
Gaisa padeves prasības |
eļļas ūdens filtrs, lielāks vai vienāds ar 50L, putekļu filtrs un gaisa spiediena stabilizators utt. |
|
Sprauslas vakuuma padeve |
vakuuma ģenerators, kurā ir integrēta ātrgaitas{0}}vakuuma uzliesmojuma funkcija |
|
Gaisa padeves spiediena diapazons |
0,5–0,7 Mpa |
|
OS |
Neatkarīga izpēte un izstrāde SMT viedā OS, kuras pamatā ir Windows |
|
PCB ir nepieciešams |
3-5mm procesa mala automātiskajā režīmā |
|
Redzes displejs |
17 collu rūpnieciskās vadības displejs |
|
Kabelis |
izturīgs elastīgs kabelis (10 miljoni reižu) |
|
Barošanas avots |
220V 50/60Hz |
|
Vidējā jauda |
600W |
|
Mašīnas izmēri |
galda mašīna 1140*900*900mm |
|
Svars |
(galda mašīna)210kg (vertikālā mašīna)280kg |
